气浮机工艺流程图及说明：

        污水流入调节池，在调节池调节水量，由调节池内污水泵泵入气浮机加药区，同时加药装置通过计量泵往加药区投加PAC和PAM，并通过搅拌机与污水充分混合，混合后的污水流入溶气水释放区，水中的絮凝物粘附在溶气气泡上上浮到水面，水中较重的杂物在沉淀区沉淀，浮上水面的悬浮物通过刮板机刮到刮渣区排出，较重的沉在底部通过排泥管排出。清水是通过沉淀区中间清水管流入清水区排出设备。

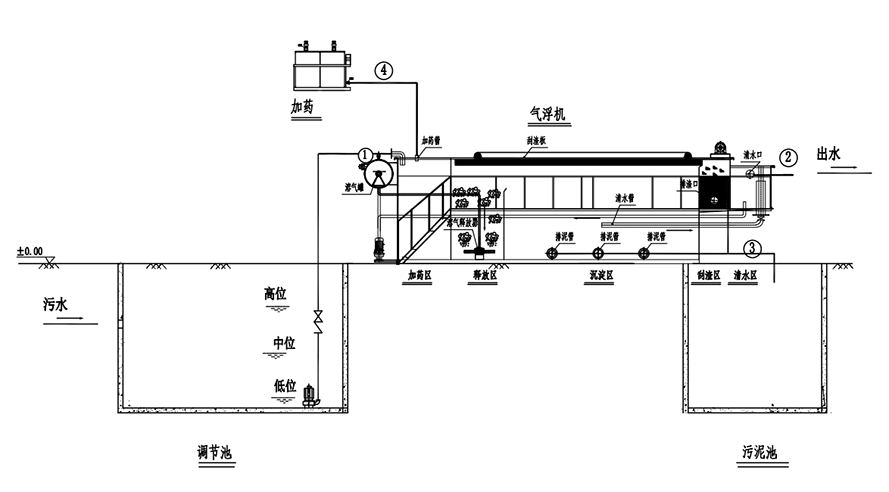

下图为中侨启迪气浮机工艺流程图

气浮机工艺流程图
