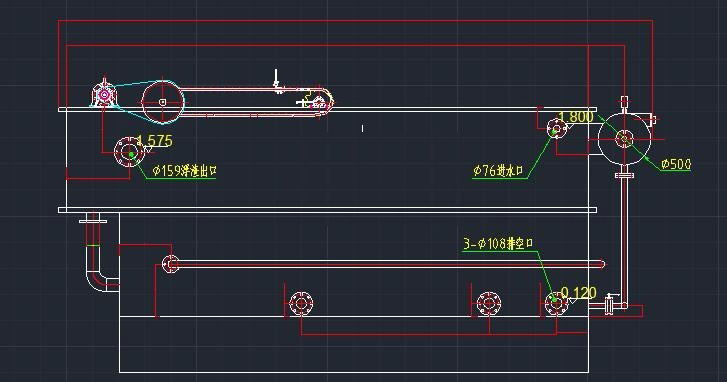

气浮设备图纸 一

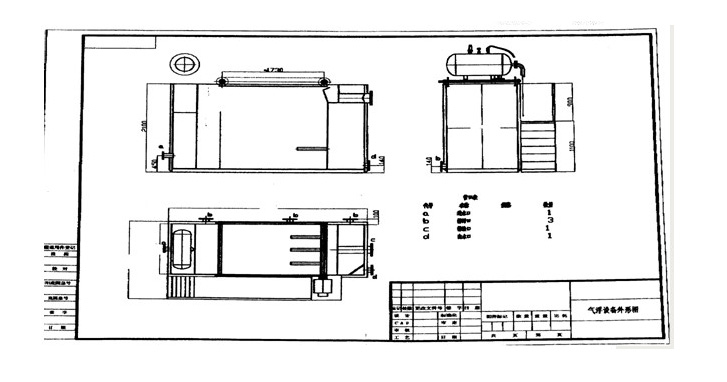

气浮设备图纸 二

气浮设备图纸 三

气浮设备安装

 1、气浮机设备安装前，必须夯实地基。并用混凝土砂浆垫高100—150mm。也可架空安装，但基础必须能承担设备运行时的重量。

 2、设备就位后需调整水平。

3、设备需设清洗用下水道，可挖明渠，也可直接采用管道接至调节池，以便冲洗气浮池的水排出去。

4、污水进口与反应池之间的联接管道，要求越短越好，以免絮凝体在管道中被破坏。

 5、清水出口可接通下水道排放，如需进入下水道处理工序，可直接与下水道处理设备相接。

6、污泥出口可接至污泥槽或污泥处理设备

7、电器箱一般应放置在扶梯侧面，环境应干净、清洁。

气浮设备调试：

 A、设备调试前，应做好以下准备工作：

1、要清洗水池内所有的赃物、杂物。

2、对水泵及空压机等需要润滑的部位进行加油润滑。

3、接通电源，启动水泵，检查转向是否与箭头所标方向一致。用手动控制启动空压机，检查空压机运



转是否正常，发现异常情况应及时查清原因。

4、按下刮沫机开关，使其向溶气系统一端行走。运行到头后在行程撞块作用下，刮沫机反向行走，直



到污泥槽，行程撞块将刮板翻起，按下停止按钮，停止刮沫。
